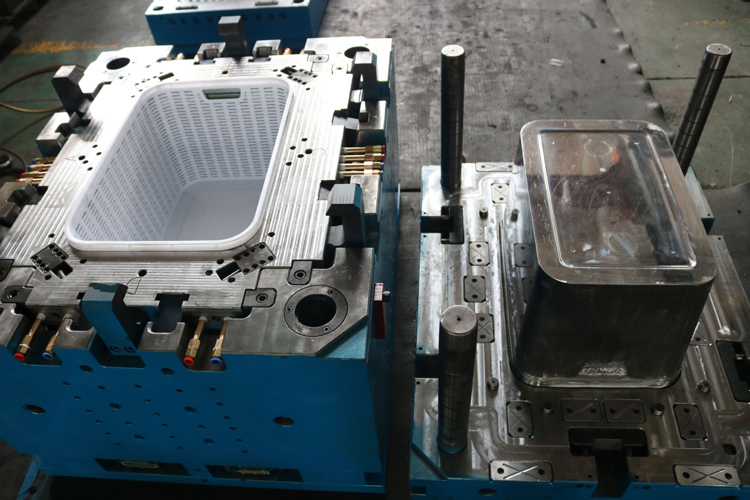

注塑成型熔接痕的缺陷及解決辦法

熔接痕熔接痕是由于來自不同方向的熔融樹脂前端部分被冷卻、在結(jié)合處未能完全融合而產(chǎn)生的。一般情況下，主要影響外觀，對(duì)涂裝、電鍍產(chǎn)生影響。嚴(yán)重時(shí)，對(duì)塑料制品強(qiáng)度產(chǎn)生影響（特別是在纖維增強(qiáng)樹脂時(shí)，尤為嚴(yán)重）可參考以下幾項(xiàng)予以改善：l）調(diào)整成型條件，提高流動(dòng)性。如，提高樹脂溫度、提高模具溫度、提高注射壓力及速

改性尼龍材料的注塑加工工藝

注塑加工廠家在生產(chǎn)中，對(duì)改性尼龍材料有很強(qiáng)的吸濕性，加工前需充分干燥，可在80~90℃熱風(fēng)中循環(huán)干燥至含水量不超過0.3%為止，并應(yīng)防止干燥后在吸濕。高溫時(shí)易氧化降解，超過300℃時(shí)分解，在滿足成型工藝的前提下，應(yīng)避免溶體溫度過高，并應(yīng)避免在料筒內(nèi)滯留時(shí)間過長(zhǎng)。流動(dòng)性極好，溢邊值為0.02mm，左

注塑塑料產(chǎn)品有氣泡的缺陷定義

注塑件塑料制品加工有氣泡是指產(chǎn)品的壁厚中心處由于冷卻較慢，表面迅速冷卻和收縮將物料牽引拉扯，從而使成型時(shí)體積收縮不均而產(chǎn)生了空洞;另外原料受熱分解時(shí)產(chǎn)生的水分和空氣也會(huì)形成產(chǎn)品內(nèi)部的氣泡。 這種缺陷通常的表現(xiàn)是在成品內(nèi)部包含許多很微小的氣泡，也會(huì)伴隨銀紋發(fā)生。對(duì)于
