1、模具流道比普通流道要寬、厚點(diǎn)，澆口要大些；主要是PVC流動(dòng)性較差；2、材料在加工前最好先干燥下，干燥溫度不宜過高50度-70度左右，當(dāng)然材料保存比較好的話不干燥也可以；3、控制好加工溫度，包括射嘴溫度，控制溫度是加工PVC的一個(gè)關(guān)鍵環(huán)節(jié)，如果控制不好，就很難生產(chǎn)出好的產(chǎn)品來，尤其是生產(chǎn)白色的產(chǎn)品；4、PVC冷卻相對(duì)比較慢，所以冷卻時(shí)間會(huì)比較長(zhǎng)些，尤其是厚壁件，為此應(yīng)控制好料筒內(nèi)融膠的停留時(shí)間，因此應(yīng)選用延遲熔膠，即在開模前10多秒或20秒鐘內(nèi)進(jìn)行熔膠；5、注塑加工廠家注射時(shí)應(yīng)采用高壓低速進(jìn)行注射，避免融膠在高速、高壓下在模腔內(nèi)燒焦或燒黑；6、模具盡可能做到排氣良好。

注塑塑料產(chǎn)品噴射問題及解決方案

塑料加工噴射是指模制部件中的一種變形，當(dāng)注入熔融材料的初始“射流”注入模腔中時(shí)，該模腔內(nèi)的空氣在腔體填充之前開始凝固。噴射通常表現(xiàn)為成品部件表面的波浪線，通常從注射的初始澆口開始。這種可見的流動(dòng)模式可能會(huì)導(dǎo)致部分軟弱。造成這種現(xiàn)象的原因是當(dāng)熔融聚合物或其他材料在高壓下通過小澆口注

塑料的流動(dòng)性也因各成型因素而變，主要影響的因素哪幾點(diǎn)？

各種塑料的流動(dòng)性也因各成型因素而變，主要影響的因素有如下幾點(diǎn): ①溫度料溫高則流動(dòng)性增大，但不同塑料也各有差異，PS (尤其耐沖擊型及MFR值較高的)、PP、PA、PIOMA、改性聚苯乙烯(如ABS、AS)、 PC、CA等塑料的流動(dòng)性隨溫度變化較大。對(duì)PE、POM、則溫度增減對(duì)其流動(dòng)性影響較小。所

產(chǎn)品重量不穩(wěn)定的原因有哪些？

原材料：塑料材料中有雜質(zhì)，而雜質(zhì)的密度又比所使用的材料密度小，所以熔融后的材料重量存在差異。塑料干燥程度不足，含水量過大。塑料質(zhì)量不穩(wěn)定( 有添加回收料)。塑料模具：澆口太小，導(dǎo)致無法完全填充模具型腔。模具溫度不均勻或者偏低。注塑工藝：塑料注塑熔融塑料的背壓不足，導(dǎo)致材料內(nèi)有氣體，移動(dòng)同樣多的距離，重量

注塑產(chǎn)品有流痕怎么解決？

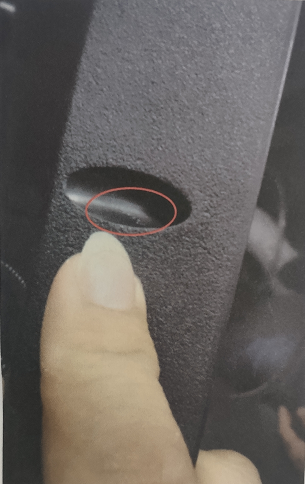

表面流痕主要出現(xiàn)在表面幾何形狀復(fù)雜的塑件，充填路徑某點(diǎn)引起料流的急劇剪切突變，某點(diǎn)就會(huì)出現(xiàn)充模熔料的滯流而形成流痕，如料通途變化大的角、邊、孔、柵、凸柱、加強(qiáng)肋等部位。料流痕是塑膠件在模腔內(nèi)受注射壓力和料流速度的影響在表面產(chǎn)生看得見的料流痕跡。具體原因分析如下：1、模溫和料溫過低2、注射速度和壓力過小

產(chǎn)品重量不穩(wěn)定的解決方案

材料：1、清潔生產(chǎn)設(shè)備，防止產(chǎn)生雜質(zhì)。 2、充分干燥材料。 3、使用不加再生料的純?cè)稀?塑料模具： 1、加大澆口。 &n
