加工收縮痕

塑料加工收縮問題是塑料加工中最常見的問題之一，對表面質量要求高的塑料制品，收縮更是棘手的問題。因此隨著塑料加工工藝的不斷完善，以最大限度地減少塑料加工收縮問題，提高產(chǎn)品質量勢在必行

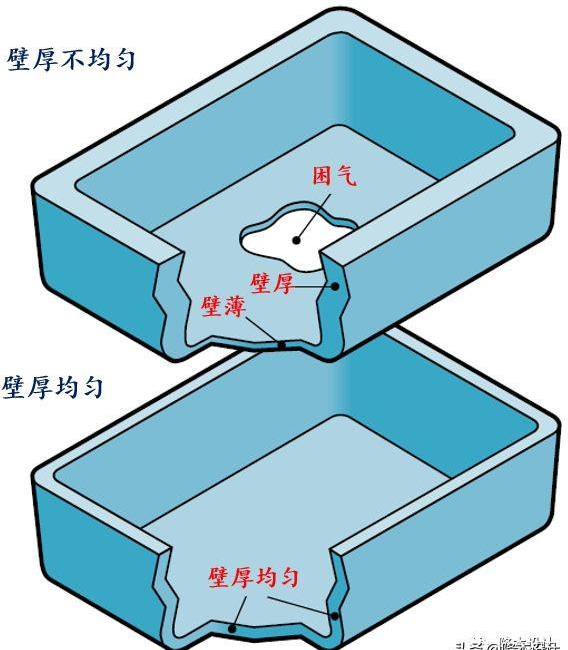

在塑料加工注塑塑料部件較厚位置，如筋肋或突起處形成的收縮要比鄰近位置更嚴重，這是由于較厚區(qū)域的冷卻速度要比周圍區(qū)域慢得多。冷卻速度不同導致連接面處形成凹陷，即為人們所熟悉的收縮痕。這種缺陷嚴重限制了塑料產(chǎn)品的設計和成型，尤其是大型厚壁制品如電視機的斜面機殼和顯示器外殼等。事實上，對于日用電器這一類要求嚴格的產(chǎn)品上必須消除收縮痕，而對于玩具等一些表面質量要求不高的產(chǎn)品允許有塑料加工收縮痕的存在。

形成塑料加工收縮痕的原因可能有一個或多個，包括加工方法、部件幾何形狀、材料的選擇以及模具設計等。其中幾何形狀和材料選擇通常由原材料供應商決定，且不太容易改變。但是模具制造商方面還有很多關于模具設計的因素可能影響到塑料加工收縮環(huán)節(jié)。冷卻流道設計、澆口類型、澆口尺寸可能產(chǎn)生多種效果。例如，小澆口如管式澆口比錐形的澆口冷卻得快得多。澆口處過早冷卻會減少型腔內(nèi)的填充時間，從而增加收縮痕產(chǎn)生的幾率。對于成型工人，調(diào)整加工條件是解決塑料加工收縮問題的一種方法。填充壓力和時間顯著影響收縮。部件填充后，多余的材料繼續(xù)填充到型腔中補償材料的收縮。填充階段太短將會導致收縮加劇，最終會產(chǎn)生較多或較大的收縮痕。這種解決塑料加工收縮方法本身也許并不能將收縮痕減少到滿意的水平，但是成型工人可以調(diào)整填充條件改善收縮痕。

鋁模具的優(yōu)缺點是什么？

1. 重量輕。由于其密度只有一般模具鋼的36％，故運動慣性比較低，在生產(chǎn)過程中加，減速度均比較容易，能減低機器及模具的損耗。2. 機械加工容易及尺寸穩(wěn)定性高。其切削速度比一般模具鋼快6倍以上，故大量減低模具加工時間，令模具可更快進行生產(chǎn)。3. 卓越的熱傳導率。其熱傳

注塑模具的熱流道十大優(yōu)點

1、節(jié)約原材料，降低成本。2、縮短成型周期，提高機器效率3、改善制品表面質量和力學性能。4、不必用三板式模具即可以使用點澆口。5、可經(jīng)濟地以側澆口成型單個制品。6、提高自動化程度。7、可用針閥式澆口控制澆口封凍。8、多模腔模具的注塑件質量一致。9、提高注塑制品表面美觀度。10、可以使用較小的注塑壓力，可以有效降

怎樣調(diào)校注塑工藝參數(shù)？

1、溫度的控制在控制儀器上，設定需要的溫度，而感應器的顯示將與設定點上產(chǎn)生的溫度相比較。在這最簡單的系統(tǒng)中，當溫度到達設定點時，就會關閉，溫度下降后電源又重新開啟。這種系統(tǒng)稱為開閉控制，因為它不是開就是關。2、溫度溫度的測量和控制在注塑中是十分重要的。雖然進行這些測量是相對地簡單，但多數(shù)注塑機都沒有足

塑料制品透明度不良的原因

①塑料中含有水分或有雜質混入；②澆口尺寸過小、形狀不好或位置不好；③塑料模具表面不光潔，有水分或油污；④塑料溫度低，或模溫低；⑤料溫高或澆注系統(tǒng)剪切作用大，塑料分解；⑥融料與模具表面接觸不良或模具排氣不良；⑦潤滑劑不當或用量過多；⑧塑料塑化不良，結晶性料冷卻不良、不均或制品壁厚不均；⑨注塑加工廠家注

注塑成型熔接痕的缺陷及解決辦法

熔接痕熔接痕是由于來自不同方向的熔融樹脂前端部分被冷卻、在結合處未能完全融合而產(chǎn)生的。一般情況下，主要影響外觀，對涂裝、電鍍產(chǎn)生影響。嚴重時，對塑料制品強度產(chǎn)生影響（特別是在纖維增強樹脂時，尤為嚴重）可參考以下幾項予以改善：l）調(diào)整成型條件，提高流動性。如，提高樹脂溫度、提高模具溫度、提高注射壓力及速
